Xếp hạng chống nước khác nhau cho các đầu nối là gì? Các yêu cầu chống thấm tương ứng là gì?

Trong các ngành công nghiệp như công nghiệp, ô tô, điện tử tiêu dùng và thiết bị ngoài trời,kết nối không thấm nướclà những bộ phận quan trọng đảm bảo thiết bị hoạt động ổn định trong môi trường ẩm ướt, bụi bặm hoặc dưới nước.

Tiêu chuẩn đánh giá khả năng chống nước cho đầu nối chủ yếu dựa trên tiêu chuẩn IEC 60529 IP (Bảo vệ chống xâm nhập) do Ủy ban kỹ thuật điện quốc tế (IEC) thiết lập và tiêu chuẩn đánh giá IP trong ISO 20653. Các tiêu chuẩn nội địa của Trung Quốc tham chiếu đến tiêu chuẩn do QC/T 413 thiết lập.

Các tiêu chuẩn khác nhau phản ánh các yêu cầu và đặc điểm ứng dụng khác nhau và mỗi tiêu chuẩn được cập nhật và cải tiến liên tục khi ứng dụng phát triển.

Các tiêu chuẩn IP phổ biến được giải thích dưới đây:

Ý nghĩa của xếp hạng bảo vệ IP

Số đầu tiên (Xếp hạng chống bụi): Nằm trong khoảng từ 0 đến 6, cho biết khả năng bảo vệ chống lại sự xâm nhập của các vật thể rắn bên ngoài. Con số càng cao thì khả năng bảo vệ càng mạnh. Ví dụ: xếp hạng 0 không cung cấp khả năng bảo vệ, trong khi xếp hạng 6 ngăn chặn hoàn toàn sự xâm nhập của bụi.

Số thứ hai (Xếp hạng chống nước): Nằm trong khoảng từ 0 đến 8, biểu thị khả năng bảo vệ chống lại sự xâm nhập của nước lỏng. Con số càng cao thì hiệu suất chống nước càng tốt.

Xếp hạng chống bụi (Chữ số đầu tiên)

Xếp hạng chống bụi nằm trong khoảng từ 0 đến 6, thể hiện khả năng chống bụi của thiết bị:

IP0X: Không có lớp bảo vệ, hoàn toàn không có khả năng chống bụi.

IP1X: Bảo vệ chống lại sự xâm nhập của vật thể rắn có đường kính lớn hơn 50mm.

IP2X: Bảo vệ chống lại sự xâm nhập của vật rắn có đường kính lớn hơn 12,5 mm.

IP3X: Bảo vệ chống lại sự xâm nhập của vật rắn có đường kính lớn hơn 2,5mm.

IP4X: Bảo vệ chống lại sự xâm nhập của vật rắn có đường kính lớn hơn 1mm.

IP5X: Bảo vệ chống bụi xâm nhập nhưng không hoàn toàn; một lượng nhỏ bụi có thể được chấp nhận bên trong thiết bị.

 IP6X: Bảo vệ hoàn toàn khỏi bụi xâm nhập; bên trong thiết bị không có bụi.

Xếp hạng chống nước cụ thể (Chữ số thứ hai) và các yêu cầu

• IPX1: Không bị ảnh hưởng bởi nước nhỏ giọt thẳng đứng; có thể được đặt ở một vị trí có mái che khi trời mưa nhẹ.

• IPX2: Không bị ảnh hưởng bởi nước nhỏ giọt ở góc nghiêng 15°, khắt khe hơn một chút so với IPX1, phù hợp với các thiết bị đặt nghiêng.

• IPX3: Chống nước phun từ các góc lên tới 60°.

• IPX4: Chống nước bắn từ mọi hướng.

• IPX5: Chịu được tia phun mạnh, chịu được tia phun mạnh từ mọi hướng.

• IPX6: Chịu được tia phun mạnh, chịu được dòng nước mạnh từ mọi hướng.

• IPX7: Chống ngâm nước, có thể ngâm trong nước ở độ sâu nhất định và trong một khoảng thời gian nhất định, chẳng hạn như trong phạm vi 1 mét và không quá 30 phút.

• IPX8: Chịu được ngâm nước liên tục, có thể ngâm nước liên tục ở độ sâu nhất định và trong thời gian nhất định, chẳng hạn như các đầu nối dùng trong thiết bị thăm dò biển sâu.

Có một xếp hạng được xác định đặc biệt: IPX9K.

Trước đây, IPX4K, IPX6K và IPX9K chỉ dành riêng cho ngành công nghiệp ô tô, nhưng sau đó ứng dụng của chúng đã mở rộng sang các ngành công nghiệp khác.

Trong loạt tiêu chuẩn ISO 16750, DIN 40050 và ISO 20653, IPX9K là xếp hạng chống nước nghiêm ngặt nhất. Điều này bao gồm thử nghiệm IPX9K trong tiêu chuẩn QC/T417.1-2001 của ngành ô tô nội địa, "Phương pháp thử nghiệm và yêu cầu hiệu suất chung đối với đầu nối dây điện ô tô".

Với các bản cập nhật tiếp theo cho các tiêu chuẩn và việc bổ sung các lĩnh vực ứng dụng mới, các lĩnh vực ứng dụng của IPX9K đã tiếp tục mở rộng.

• IPX9K: Chỉ số chống nước cao nhất, có khả năng làm sạch trong điều kiện nhiệt độ và áp suất cao, thích hợp cho các thiết bị chế biến thực phẩm, máy móc nông nghiệp, máy rửa cao áp và các thiết bị khác.

Khuyến nghị về sức mạnh thương hiệu: Tại sao chọn công nghệ HuaYi-FaDa

Công nghệ HuaYi-FaDalà một doanh nghiệp chuyên nghiệp trong nước chuyên về R&D, sản xuất và bán các đầu nối chống nước, có nhiều năm kinh nghiệm sản xuất, hệ thống sản xuất hoàn chỉnh và quy trình kiểm soát chất lượng hoàn thiện.

Chúng tôi tập trung vào việc thiết kế và sản xuấtkết nối không thấm nướcgiải pháp, với các sản phẩm bao gồm nhiều dòng bao gồm đầu nối tín hiệu, đầu nối nguồn và đầu nối mạng, được sử dụng rộng rãi trong tự động hóa công nghiệp, chiếu sáng ngoài trời, năng lượng mới, thiết bị liên lạc, thiết bị sân khấu và hệ thống giám sát. Ưu điểm cốt lõi của chúng tôi:

Sức mạnh của nhà máy chuyên nghiệp: Chúng tôi có xưởng sản xuất khuôn, ép phun, sản xuất dây và lắp ráp riêng, cung cấp dịch vụ một cửa từ thiết kế đến giao hàng, đảm bảo chất lượng và thời gian giao hàng ổn định và có thể kiểm soát.

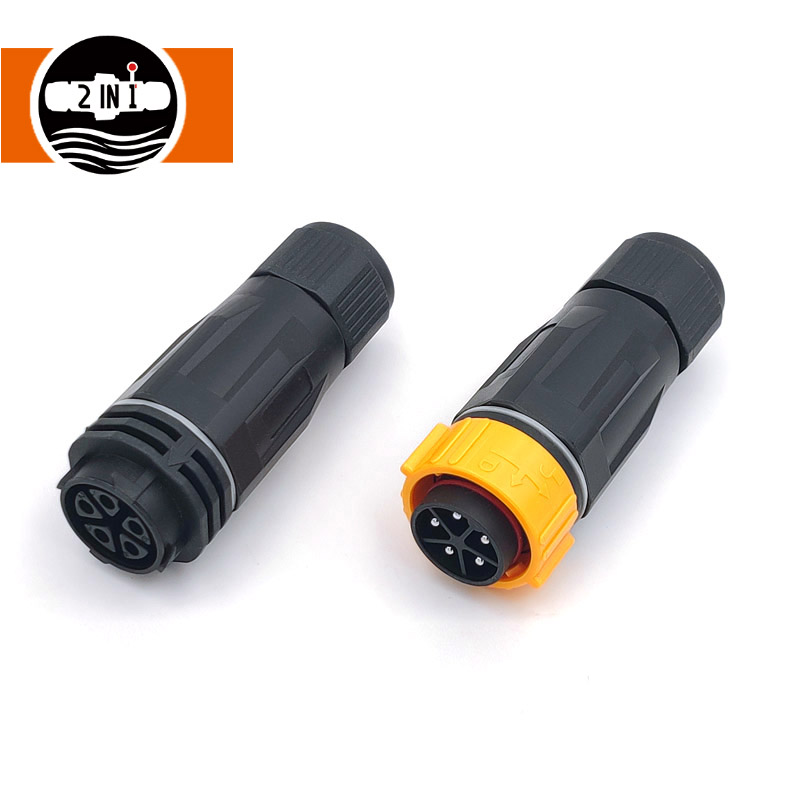

Đầy đủ các sản phẩm chống nước: Chúng tôi cung cấp đầu nối thu nhỏ M8, đầu nối nguồn dòng cao 40A, đầu nối mạng chống nước RJ45, đầu nối chống nước có khóa vít, v.v., đáp ứng nhu cầu kết nối của nhiều thiết bị khác nhau.

Hiệu suất sản phẩm ổn định và đáng tin cậy: Sử dụng nhựa kỹ thuật có thông số kỹ thuật cao, các điểm tiếp xúc bằng hợp kim đồng và cấu trúc bịt kín bằng silicon, các sản phẩm của chúng tôi đạt được mức bảo vệ IP67/IP68, cho phép sử dụng lâu dài trong môi trường ẩm ướt, bụi bặm và nhiệt độ cao/thấp.

Chứng nhận toàn diện và kiểm soát chất lượng: Sản phẩm của chúng tôi là CE, RoHS và các chứng nhận khác. Mỗi sản phẩm đều trải qua nhiều vòng thử nghiệm trước khi xuất xưởng để đảm bảo kết nối ổn định và sử dụng an toàn.

Tùy chỉnh linh hoạt và dịch vụ nhanh chóng: Chúng tôi hỗ trợ các yêu cầu tùy chỉnh về chiều dài dây, đầu nối, số lõi và phương pháp cài đặt. Chúng tôi cung cấp thử nghiệm mẫu, hỗ trợ kỹ thuật, giao hàng nhanh và dịch vụ hậu mãi.
