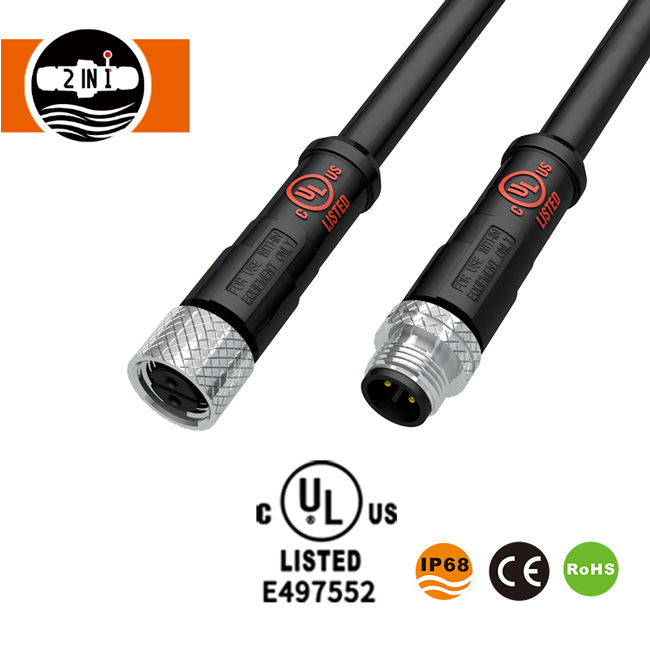

Đầu nối cáp chống nước M12 UL

Đầu nối cáp chống nước HuaYi-FaDa M12 UL có tính năng bảo vệ IP68, cấu hình 2 chân đến 5 chân và cụm cáp đúc với các loại và độ dài cáp có thể tùy chỉnh. Được thiết kế cho tự động hóa công nghiệp, chiếu sáng ngoài trời và thiết bị điện tương thích, dòng SQ12 hỗ trợ dòng điện định mức 5–10A, hoạt động ở điện áp xoay chiều 300V và nhiệt độ từ -40°C đến +105°C. Dịch vụ mẫu và tùy chỉnh OEM/ODM có sẵn.

Gửi yêu cầu

Mô tả Sản phẩm

HuaYi-FaDaĐầu nối cáp chống nước M12 ULkết hợp cụm cáp đúc, cấu hình nhiều chân và mức bảo vệ IP68 cho thiết bị điện được sử dụng trong môi trường công nghiệp và ngoài trời. Dòng SQ12 hỗ trợ các loại và độ dài cáp tùy chỉnh, với các điểm tiếp xúc bằng hợp kim đồng mạ vàng và vật liệu vỏ được xếp hạng UL94 V-0.

Thuận lợi

Lắp ráp cáp tích hợp

Đầu nối SQ12 được đúc bằng cáp, loại bỏ nhu cầu đi dây riêng ở đầu đầu nối. Loại và chiều dài cáp có thể được tùy chỉnh để phù hợp với cách bố trí thiết bị và yêu cầu lắp đặt.

M12 UL Waterproof Cable Connector molded cable assembly

Cấu hình nhiều pin

Có sẵn ở các phiên bản 2 chân, 3 chân, 4 chân và 5 chân, đầu nối phù hợp với các cách bố trí kết nối điện khác nhau. Thiết kế hình tròn tích hợp các điểm tiếp xúc và kết nối cáp thành một cụm nhỏ gọn.

Thiết kế tiếp xúc mạ vàng

Các điểm tiếp xúc bằng hợp kim đồng mạ vàng mang lại giao diện dẫn điện. Điện trở tiếp xúc được chỉ định là dưới 5 mΩ và điện trở cách điện vượt quá 500 MΩ.

Bảo vệ IP68 và chống cháy

Đầu nối có xếp hạng IP68 và các thành phần bịt kín bằng silicon. Vỏ và các bộ phận cách điện của nó sử dụng nhựa kỹ thuật hiệu suất cao, có khả năng chống cháy UL94 V-0 được chỉ định. Phạm vi nhiệt độ hoạt động là -40°C đến +105°C.

Thông số kỹ thuật SQ12

tham số	Đặc điểm kỹ thuật
Tên sản phẩm	Đầu nối cáp chống nước M12 UL
Người mẫu	SQ12
Kiểu kết nối	Lắp ráp cáp đúc
Tùy chỉnh cáp	Loại và chiều dài cáp
Tùy chọn ghim	2 chân, 3 chân, 4 chân, 5 chân
Màu sắc	Đen
Đai ốc kết nối	Kim loại
Đánh giá chống thấm nước	IP68
Máy đo dây	18–22 AWG
Đường kính cáp	4,0–8,0 mm
Đánh giá hiện tại	5–10 A
Điện áp hoạt động	RMS 300 V AC
Chịu được điện áp	1500 V AC trong 1 phút
Điện trở tiếp xúc	Dưới 5 mΩ
Điện trở cách điện	Lớn hơn 500 MΩ
Độ bền giao phối	≥3.000 chu kỳ
Nhiệt độ hoạt động	-40°C đến +105°C
Chống cháy	UL94 V-0
Nhà ở và cách nhiệt	Nhựa kỹ thuật hiệu suất cao
Tài liệu liên hệ	Hợp kim đồng mạ vàng
Vật liệu bịt kín	Silicon
Chứng nhận được liệt kê	UL, CQC

Hiệu suất chống nước và cấu trúc kết nối

Vỏ được xếp hạng IP68 cung cấp khả năng bảo vệ chống bụi và chống thấm nước trong các điều kiện thử nghiệm xác định. Các bộ phận bịt kín bằng silicon tạo thành một phần cấu trúc chống thấm nước của đầu nối, trong khi đai ốc kim loại cung cấp kết nối cơ học giữa các bộ phận giao phối tương thích.

M12 UL Waterproof Cable Connector waterproof structure

Cấu trúc cáp đúc giúp giảm nhu cầu đi dây riêng ở đầu nối. Phạm vi đường kính cáp 4,0–8,0 mm của nó phù hợp với các cụm cáp tương thích, trong khi cấu hình bốn chân hỗ trợ các bố cục mạch khác nhau.

Thông số kỹ thuật được cung cấp không thiết lập xếp hạng IP68 riêng cho giao diện đầu nối không ghép nối.

Ứng dụng

Hệ thống chiếu sáng ngoài trời:Kết nối cáp đúc cho thiết bị chiếu sáng hoạt động trong môi trường lộ thiên.
Tự động hóa công nghiệp:Kết nối điện cho máy móc và thiết bị điều khiển tương thích.
Thiết bị cơ khí:Cụm cáp dành cho thiết bị yêu cầu đầu nối tròn nhỏ gọn.
Thiết bị quang điện mặt trời:Kết nối điện phụ trợ tương thích.
Thiết bị truyền thông:Kết nối cáp cho các mạch tín hiệu hoặc nguồn tương thích.

Các cấu hình chân cắm có sẵn hỗ trợ các cách sắp xếp dây khác nhau, trong khi độ dài cáp tùy chỉnh phù hợp với các cách bố trí thiết bị khác nhau.

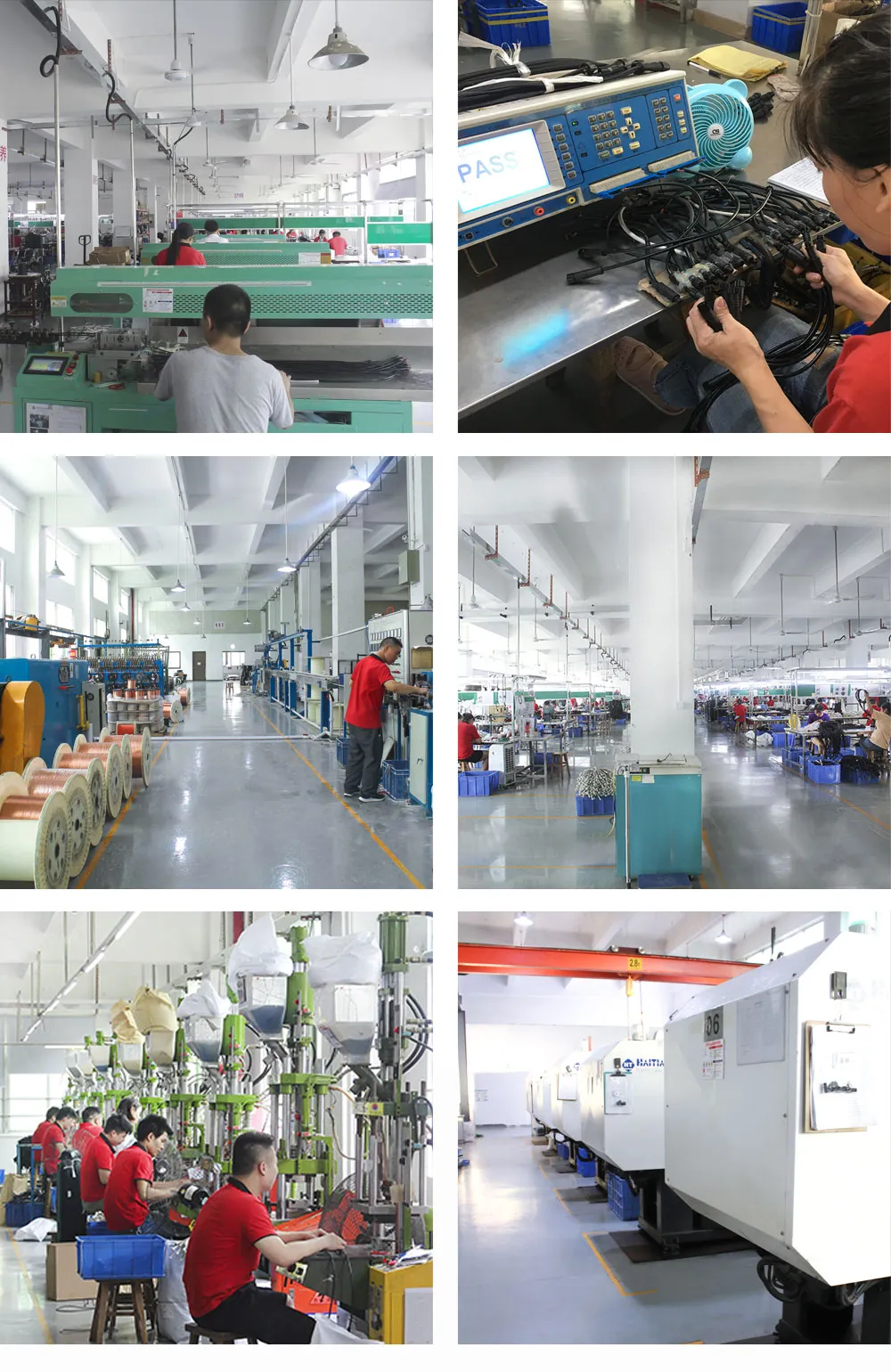

Khả năng sản xuất của HuaYi-FaDa

Công ty TNHH Công nghệ ShenZhen 2 IN 1 được thành lập vào năm 2009 và chuyên phát triển, sản xuất và bán đầu nối chống nước và cáp dưới thương hiệu HuaYi-FaDa.

Công ty báo cáo có khoảng 200 nhân viên và hơn 8.000 m2 diện tích nhà xưởng. Nguồn lực sản xuất của nó bao gồm:

Gia công khuôn:Cơ sở gia công và phát triển khuôn mẫu trong nhà.
Ép phun:Máy ép phun dọc và ngang.
Xử lý cáp:Thiết bị ép đùn dây, cắt và tuốt dây tự động.
Xử lý thiết bị đầu cuối:Thiết bị lắp ráp thiết bị đầu cuối điện.
Gia công chính xác:Các thiết bị phay, mài và gia công bằng tia lửa điện CNC.
Phát triển sản phẩm:Một nhóm R&D độc lập chuyên sản xuất các đầu nối chống thấm nước và cụm cáp.

Các tài nguyên sản xuất này bao gồm sản xuất linh kiện nhựa, gia công cáp, dụng cụ và gia công bộ phận kim loại.

Chứng nhận UL và thông số vật liệu

Dòng SQ12 được liệt kê với chứng nhận UL và CQC. Vật liệu vỏ của nó có phân loại chống cháy UL94 V-0 được chỉ định và các chân tiếp xúc sử dụng hợp kim đồng mạ vàng. Những chi tiết về vật liệu và chứng nhận này hỗ trợ việc đánh giá kỹ thuật cho các ứng dụng thiết bị điện.

Xếp hạng IP68 của đầu nối liên quan đến khả năng chống bụi và nước xâm nhập, trong khi chứng nhận UL liên quan đến các yêu cầu được chứng nhận hiện hành đề cập. Việc tuân thủ RoHS không được liệt kê trong chi tiết chứng nhận dành riêng cho từng mẫu máy được cung cấp.

M12 UL Waterproof Cable Connector certification

Tùy chỉnh, mẫu và giao hàng

HuaYi-FaDa cung cấp dịch vụ OEM và ODM cho đầu nối chống nước và cụm cáp.

Tùy chỉnh cáp:Loại cáp và chiều dài.
Sự sẵn có của mẫu:Ba mẫu miễn phí cho mỗi số bộ phận để đánh giá một lần; chi phí vận chuyển là riêng biệt.
Thời gian dẫn sản xuất:Thông thường là 2–3 tuần sau khi đặt hàng, tùy thuộc vào yêu cầu về lượng hàng và đơn đặt hàng.
Chuyển phát nhanh:DHL, UPS, FedEx hoặc TNT với thời gian vận chuyển ước tính từ 2–7 ngày.
Vận chuyển số lượng lớn:Vận chuyển đường biển cho các lô hàng lớn hơn.

Đầu nối cáp chống nước HuaYi-FaDa M12 UL có sẵn với cấu hình bốn chân với cụm cáp có thể tùy chỉnh, cấp bảo vệ IP68, tiếp điểm mạ vàng và xếp hạng điện được chỉ định cho thiết bị công nghiệp và ngoài trời tương thích.
